屋頂防水，一直是防水中重要的一環，近年來，防水卷材一直作為主要的防水材料，作用于屋面防水。但是防水卷材漏水現象也屢見不鮮。那么造成防水卷材漏水的原因究竟是是什么呢？今天大家就跟著小編，一起來看看吧。

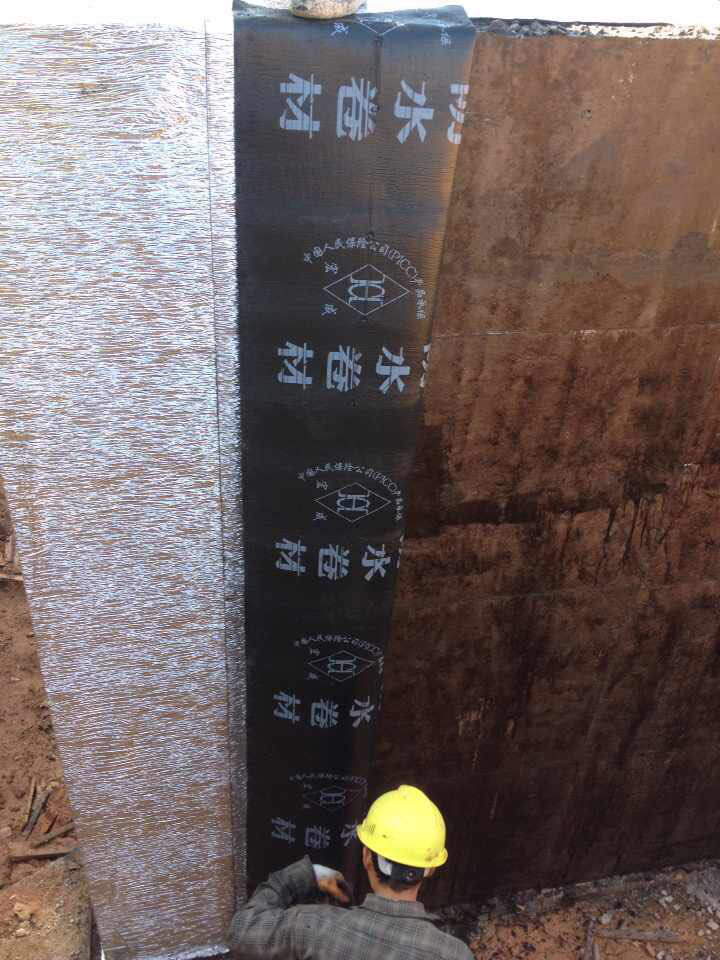

一.外界環境因素的影響

1、日照的影響

太陽對于柔性防水材料是不利的。太陽光線的能量使瀝青油氈的溫度升高并且誘發化學反應，從而加速防水材料的氧化老化，使瀝青油氈的韌性減少，脆性增加，對于可發生光化學反應的防水材料體系，情況更加復雜。在普通防水卷材的應用初期，陽光提供了化學交聯反應所必須的能量，材料的強度和彈性有可能改善；但是隨著時間的拉長，光照能量最終會導致并加速防水卷材的老化和斷裂。

2、溫度的影響

溫度高能夠加快瀝青材料的氧化與老化過程。對于一些加入了增塑劑（增塑劑一般為沸點較高、不容易揮發、與瀝青油氈有良好相溶性的低分子油狀物，可以增加瀝青油氈的韌性）的防水材料，溫度過高還可以促進增塑劑的遷移，導致材料脆性的增加。這樣，假如環境氣溫變化較大或溫度較低時，材料發生斷裂或龜裂的概率將明顯增加。此外，在高溫狀態下材料的粘流性很大，當材料受到外力所引起的應力作用時，容易產生塑性蠕變。低溫可以使普通防水卷材材料的脆性增加，在一定時期內，材料在某一低溫狀態下假如防水材料的柔性不足，隨著材料內部應力的慢慢積累可能導致材料的低溫龜裂與變形斷裂。

3、降雨量（包括降雨和降雪）的影響

一般說來，降雨量的大小對防水材料性能直接影響不是很大。對于存在耐水性問題的普通防水卷材來說，較頻繁和長期的屋面積水，也會對此造成局部損壞。降雪過程伴隨著降溫和比較長的融化過程，也會增加普通防水材料的脆性。

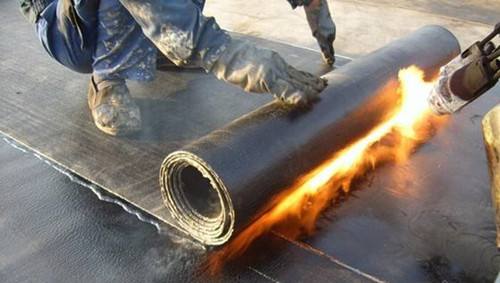

二、施工方法不當的影響

施工方法不當也是引起屋面瀝青油氈防水卷材的滲漏或破壞的原因之一。例如屋頂基層凹凸不平或基層沒有清掃干凈，從而有雜土等灰塵混入形成隔離層；找平層強度低，質量差；屋面面積比較大，分倉縫設置不合理等等。

正是由于這些外界環境因素以及施工方法不當等的影響，導致了普通防水卷材還沒有到它的使用年限就出現滲漏或破壞，它們通常是以防水卷材“鼓包”、開裂以及卷材防水材料與結合層的剝離。 那么當我們遇到浙些情況時，我們該怎么處理呢。

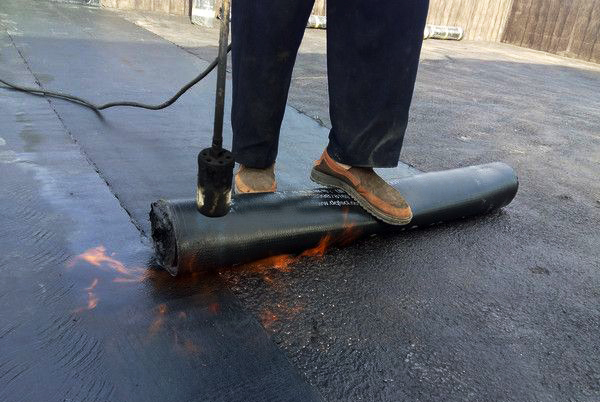

1、瀝青油氈卷材防水材料與結合層的剝離。

①在較小的屋面范圍內，一般可以切開防水層，然后使其干燥，待其干燥后再涂刷粘結劑重新粘貼，最后在切縫處粘貼300mm寬的卷材條。

②在大坡度的屋面上，可采用機械固定的方法進行處理。通常在普通防水卷材剝離處用帶釘子或壓條釘牢，然后在釘子上面用密封材料封嚴（如果采用鋼壓條時必須對鋼壓條進行防銹處理）。

③在屋面與墻體、或結構突出屋面的接縫處通常采用搭接處理，通常把防水層切開后，將立面防水卷材翻起，清掃找平層，用滿粘法鋪貼一層防水卷材并與水平防水卷材壓茬粘結，然后將立面防水卷材翻下重新粘貼，卷材的搭接寬度應該大于150mm。

2、防水卷材的“鼓包”。

對于瀝青油氈防水卷材出現“鼓包”而滲漏時，一般可根據“鼓包”的大小以及嚴重程度，采用不同的處理辦法。當“鼓包”的直徑較小時（一般是指鼓包的直徑小于80mm），通常采用抽氣灌粘合劑加以處理。具體做法：在鼓包的兩邊鉆兩個小孔，一孔用針筒將鼓包內的空氣抽出，另一孔用針筒注入粘合劑，然后用力碾壓，使之與普通防水卷材的基層粘結牢固。最后在兩個針孔處用密封材料封嚴實。對于“鼓包”的直徑較大時，一般將“鼓包”割除，重新修補。

3、卷材防水層的開裂。

首先切除卷材防水層裂縫處兩邊各50mm寬的找平層，深度方向大于30mm，然后灌熱聚氯乙烯膠泥并且高出屋面3mm。對于屋面防水卷材損害比較嚴重的情況，一般需重新設置防水層，在重新設置防水層之前，現在通常要求施工方在施工中設附加增強層，《屋面工程技術規范》也提到屋面防水時必須設置附加增強層（在防水過程中，某些位置由于應力集中，變形頻繁，雨水沖刷嚴重或外力損害，會較早地出現局部損壞，導致整個防水層沒到耐用年限即需翻修，在這種情況下，對容易造成局部損壞的薄弱部位設置增強層，以提高防水層的整體設防能力，延長整個防水層的使用壽命）。屋面卷材防水增強層的具體做法是：一般采用200～300mm寬、1。2mm厚的高分子卷材或3mm厚的改性瀝青卷材單邊點粘在屋面板板端處，或用壓敏型粘結劑，最后鋪貼大面積防水層。

好了，導致防水卷材漏水的罪魁禍首終于找到了。由于環境，施工工藝等原因，都可能導致防水卷材漏水，那么在出現這些情況的時候該怎么處理，我想大家都應該有所了解了吧，今天的分享就到這里了，希望能對大家有所幫助。
