氟碳膜丁基自粘防水卷材融合了氟碳膜的耐候性與丁基膠的強(qiáng)密封性，施工便捷且防水可靠。明確其適用場(chǎng)景并掌握施工要點(diǎn)，才能充分發(fā)揮材料性能。

一、核心施工場(chǎng)景：這些地方用它更適配

1. 外露屋面防水

無(wú)論是平屋面、斜屋面，還是別墅、廠房的屋頂，都適合使用該卷材。屋面長(zhǎng)期暴露在陽(yáng)光、雨水、風(fēng)雪等自然環(huán)境中，氟碳膜能有效抵抗紫外線老化，丁基膠層則能緊密貼合基層，即便屋面因溫度變化產(chǎn)生輕微伸縮，也能保持防水密封性，減少滲漏風(fēng)險(xiǎn)。

2. 露臺(tái)與陽(yáng)臺(tái)防水

家庭露臺(tái)、觀景陽(yáng)臺(tái)等區(qū)域，既需要防水保障，又對(duì)外觀有一定要求。氟碳膜表面顏色均勻（常見(jiàn)白色、灰色），鋪貼后整潔美觀，無(wú)需額外保護(hù)層；丁基膠的高粘性可確保卷材與地面、墻面牢固粘結(jié)，防止雨水從地漏周邊、墻地交接處滲透。

3. 舊屋面翻新改造

老舊建筑屋面防水層老化、開(kāi)裂時(shí)，無(wú)需大規(guī)模鏟除原有基層，可直接在平整的舊屋面（如原有卷材、混凝土面）上鋪貼該卷材。其自粘特性能簡(jiǎn)化施工流程，縮短翻新工期，同時(shí)氟碳膜的耐候性可延長(zhǎng)屋面防水壽命。

4. 金屬屋面補(bǔ)漏

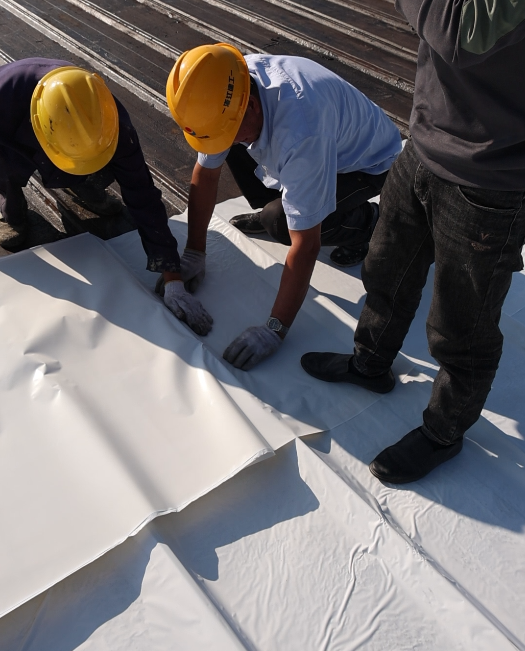

金屬屋面的搭接縫、鉚釘處是漏水高發(fā)區(qū)，氟碳膜丁基自粘卷材可直接粘貼在金屬表面，丁基膠能填補(bǔ)縫隙并與金屬緊密結(jié)合，氟碳膜則能抵抗外界侵蝕，有效解決金屬屋面的滲漏問(wèn)題。

二、關(guān)鍵施工要點(diǎn)：做好這些步驟更耐用

1. 基層處理要細(xì)致

基層需平整、干燥、無(wú)尖銳雜物。用掃帚清理灰塵、砂石，凸起部位打磨平整，凹陷處用水泥砂漿修補(bǔ)；若基層有油污，需用清潔劑擦拭干凈并晾干。對(duì)于潮濕基層，需先通風(fēng)干燥至無(wú)明水狀態(tài)，否則會(huì)影響丁基膠的粘結(jié)力。

2. 鋪貼前準(zhǔn)備要充分

提前彈好基準(zhǔn)線，確保卷材鋪貼順直；將卷材平鋪在基層上預(yù)鋪，調(diào)整好位置，避免鋪貼時(shí)出現(xiàn)歪扭。注意根據(jù)施工溫度調(diào)整卷材狀態(tài)，低溫環(huán)境下（低于 5℃）可提前將卷材放在溫暖環(huán)境中預(yù)熱，增強(qiáng)丁基膠的粘性。

3. 鋪貼過(guò)程要規(guī)范

撕開(kāi)卷材底部的隔離膜，對(duì)準(zhǔn)基準(zhǔn)線緩慢鋪貼，邊鋪貼邊用橡膠壓輥從中間向兩邊用力碾壓，排出空氣，確保卷材與基層緊密粘結(jié)，尤其注意邊角、管根等部位需反復(fù)壓實(shí)，避免出現(xiàn)空鼓。鋪貼時(shí)若發(fā)現(xiàn)氣泡，需用美工刀劃開(kāi)排氣后重新壓實(shí)。

4. 搭接處理要嚴(yán)密

長(zhǎng)邊搭接寬度不小于 80mm，短邊搭接寬度不小于 100mm。撕開(kāi)搭接邊的隔離膜，將搭接部位對(duì)齊后，用壓輥沿搭接縫反復(fù)碾壓，確保丁基膠層充分融合。必要時(shí)可在搭接縫邊緣涂刷專用密封膠，進(jìn)一步增強(qiáng)密封性。

5. 特殊部位要加強(qiáng)

陰陽(yáng)角處需做圓弧處理（半徑 50-100mm），并增設(shè) 500mm 寬的附加層；管根部位先包裹管道一圈，再鋪貼大面卷材，確保管道與基層交接處密封嚴(yán)密。金屬屋面的鉚釘處，需先清理干凈，再將卷材覆蓋在鉚釘上并壓實(shí)。

6. 施工后保護(hù)要到位

鋪貼完成后 24 小時(shí)內(nèi)避免踩踏、堆放重物；外露部位無(wú)需額外保護(hù)層，但需避免尖銳物體劃傷氟碳膜表面。若后期發(fā)現(xiàn)局部破損，可切割相同規(guī)格的卷材補(bǔ)丁，清理破損部位后粘貼補(bǔ)丁并壓實(shí)。

氟碳膜丁基自粘防水卷材的施工核心在于基層處理和粘結(jié)壓實(shí)，只要嚴(yán)格遵循施工要點(diǎn)，在適配場(chǎng)景中合理應(yīng)用，就能充分發(fā)揮其耐候與密封的雙重優(yōu)勢(shì)，打造持久可靠的防水層。
